Beschreibung

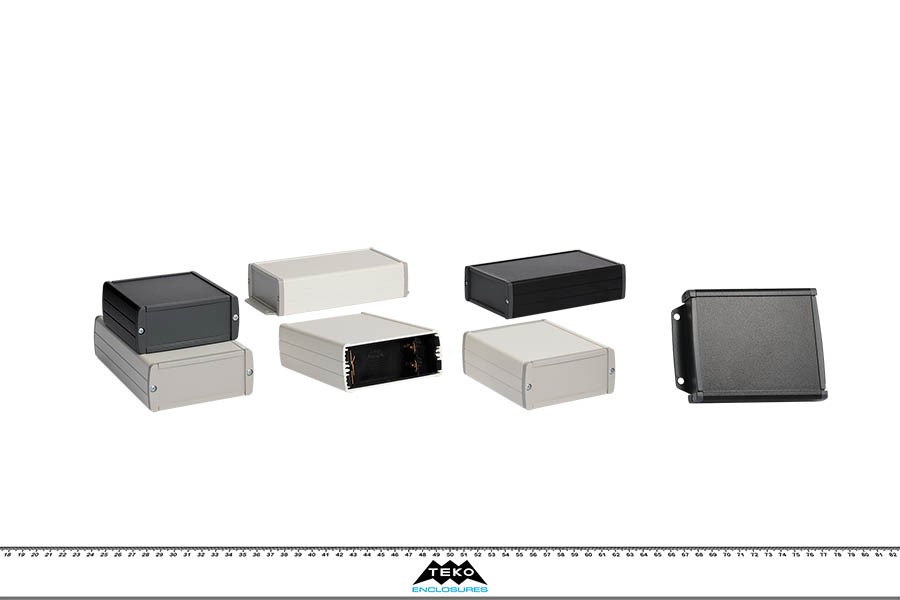

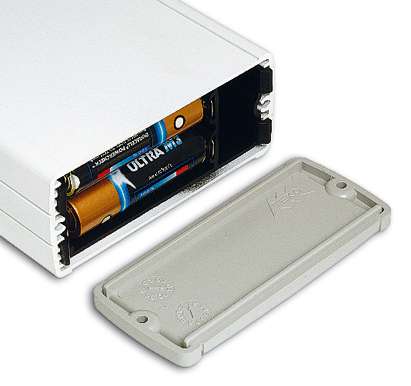

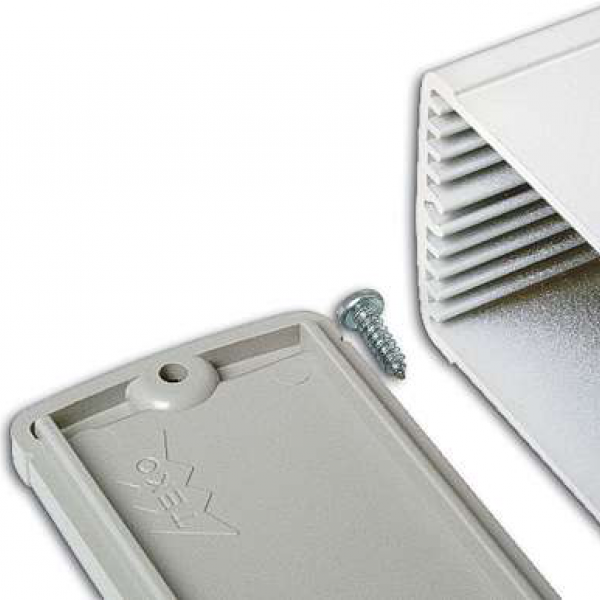

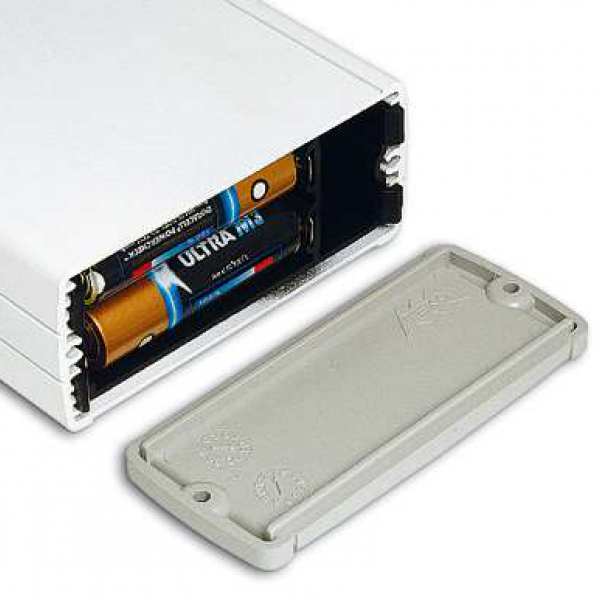

Profilgehäuse aus Aluminium mit qualitativ hochwertiger Oberflächelackierung. Zwei ABS-Abschlußdeckel, integrierte Führungsrippen für PCB und eingelassene Oberfläche zur Aufnahme einer Tastatur. Die Modelle mit „-B“ haben ein Batteriefach für zwei 1,5V (AA) oder eine 9V (PP3) Batterien. Zwölf Standardprofilvarianten mit verschiedenen Größen sind zur Verfügung. Montage mit vier Schrauben.
Möglichkeit, die Länge des Rahmens je nach Bedarf anzupassen.

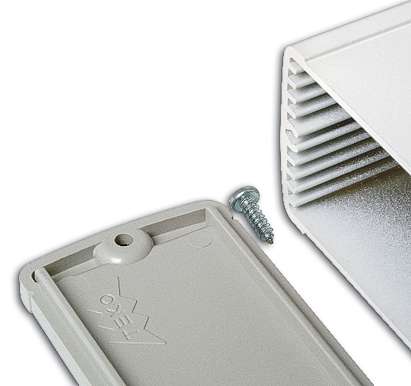

Details
.jpg)
.jpg)
Produkte
| Modell | L (mm) | W (mm) | H (mm) | Farbe (Ral) | Material | MAX PCB L (mm) | MAX PCB W (mm) | Schrauben | Batterie | Zubehör | Zeichnungen | Mehr | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

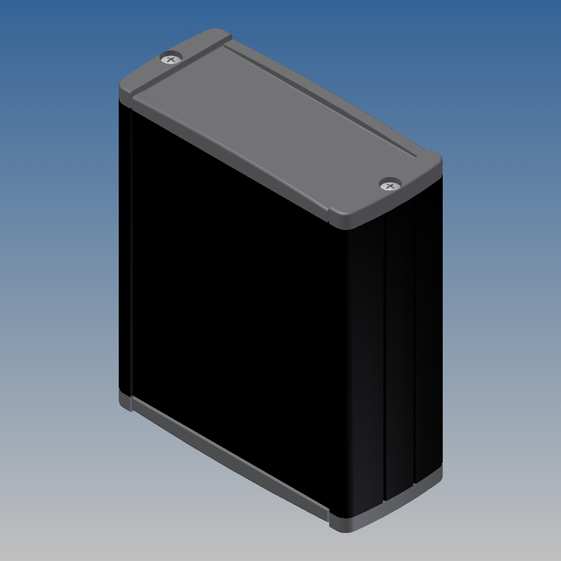

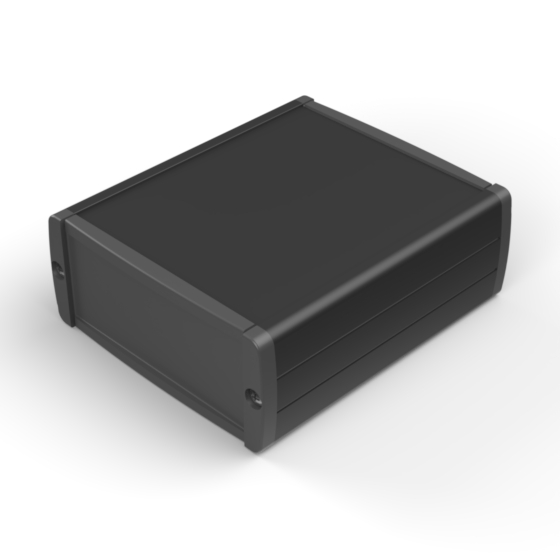

TEKAL 21.29 | 100 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 90 | 80,5 | 4 | - |
ALP-2 BT-2 |
PDF DWG |
|
|

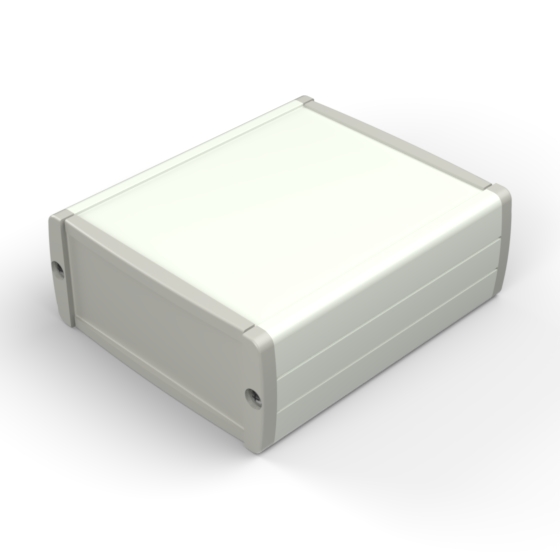

TEKAL 21.30 | 100 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 90 | 80,5 | 4 | - |
ALP-2 BT-2 |
PDF DWG |
|
|
TEKAL 21-B.29 | 100 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 72 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 AB9 |
PDF DWG |
|
|

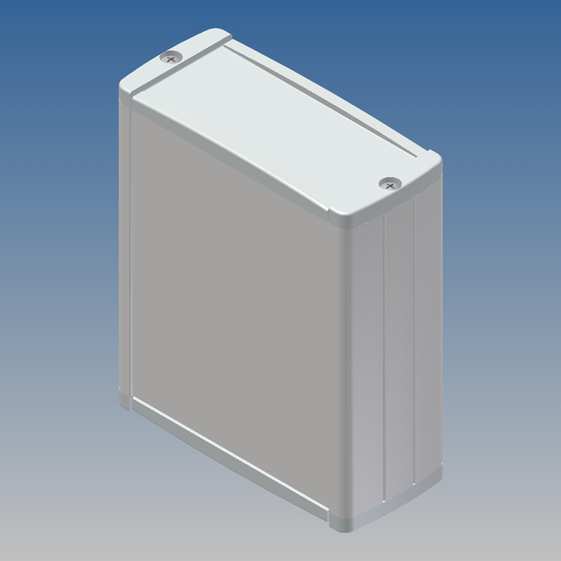

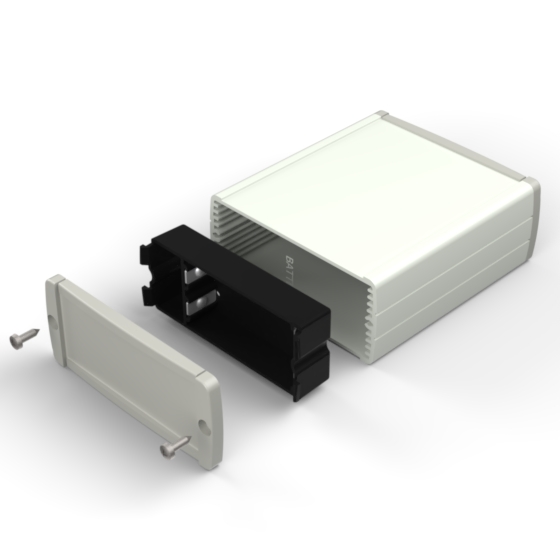

TEKAL 21-B.30 | 100 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 72 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 AB9 |
PDF DWG |
|
|

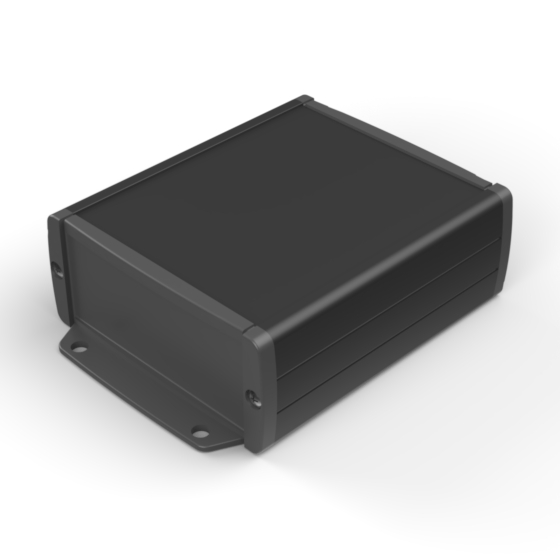

TEKAL 21-E.29 | 100 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 90 | 80,5 | 4 | - |
ALP-2 BT-2 |
PDF DWG |
|
|

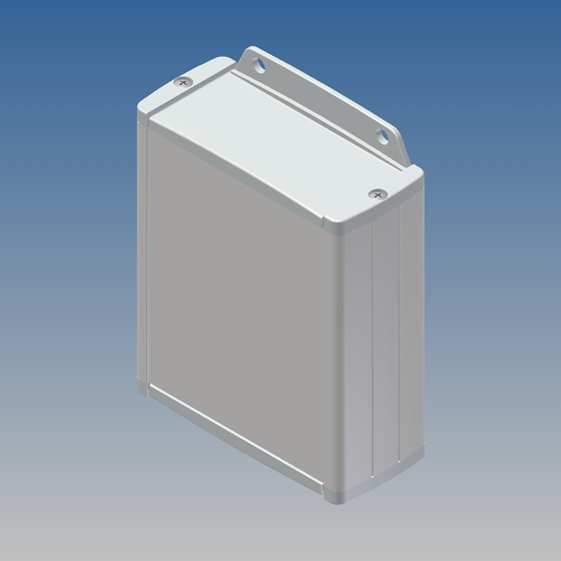

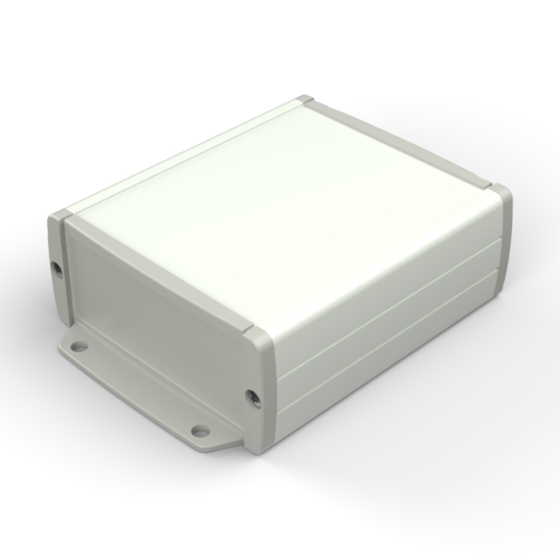

TEKAL 21-E.30 | 100 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 90 | 80,5 | 4 | - |
ALP-2 BT-2 |
PDF DWG |
|
|

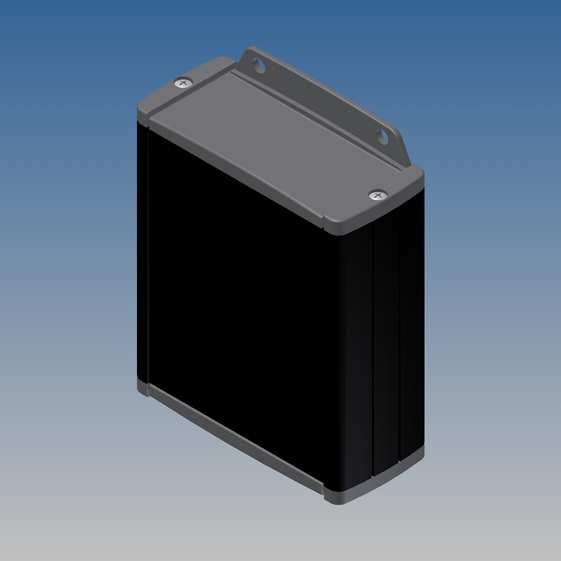

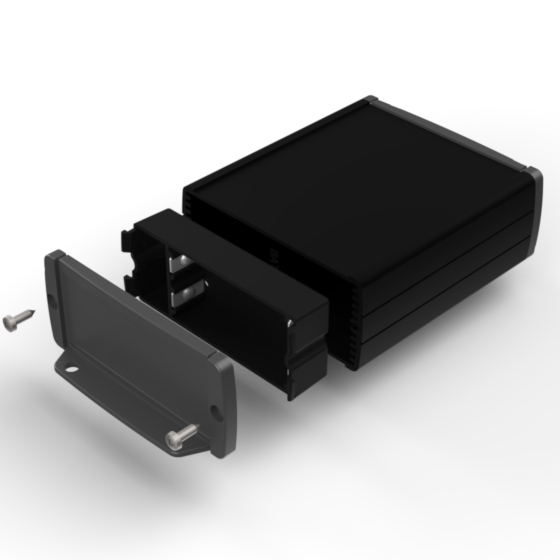

TEKAL 21-EB.29 | 100 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 72 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 AB9 |
PDF DWG |
|
|

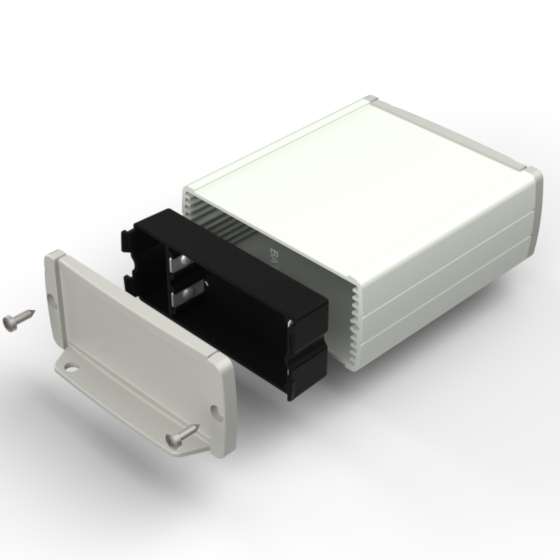

TEKAL 21-EB.30 | 100 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 72 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 AB9 |
PDF DWG |
|
|

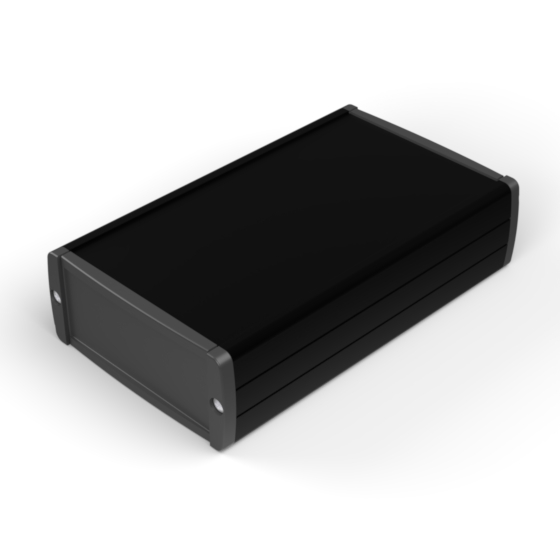

TEKAL 22.29 | 145 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 135 | 80,5 | 4 | - |
ALP-2 M M58 M59 BT-2 |
PDF DWG |
|
|

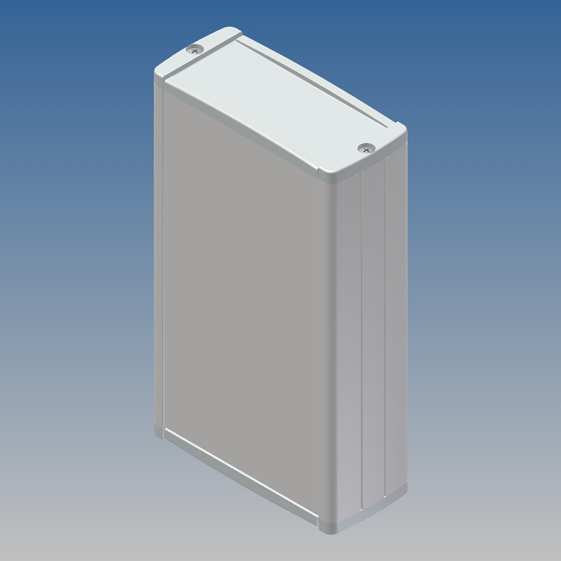

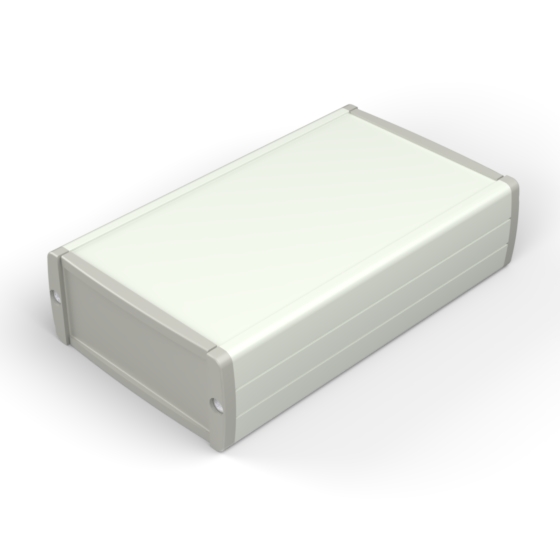

TEKAL 22.30 | 145 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 135 | 80,5 | 4 | - |
ALP-2 M M58 M59 BT-2 |
PDF DWG |
|
|

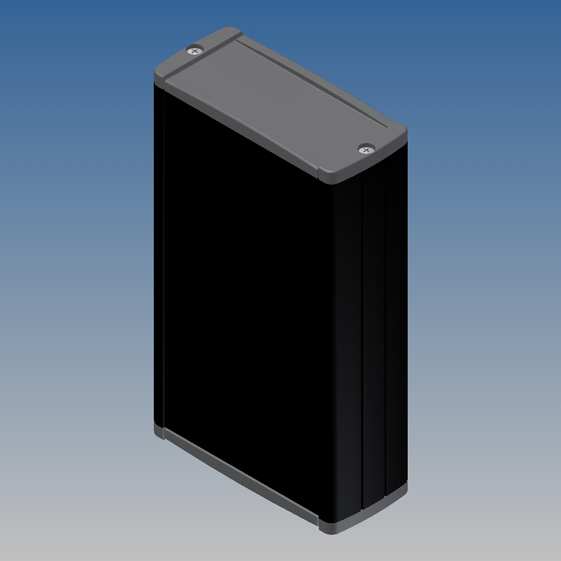

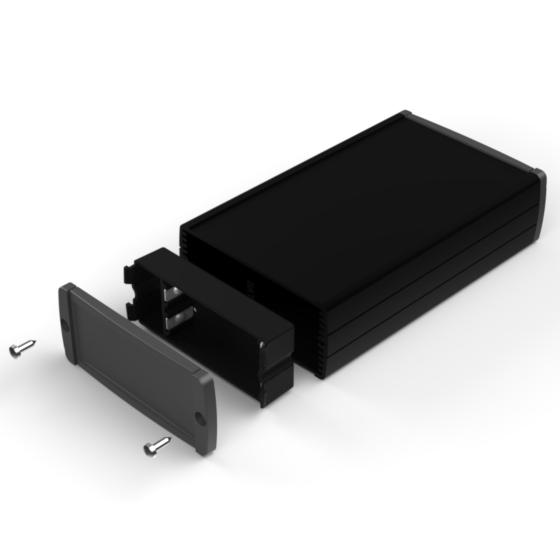

TEKAL 22-B.29 | 145 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 117 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 M M58 M59 AB9 |
PDF DWG |
|
|

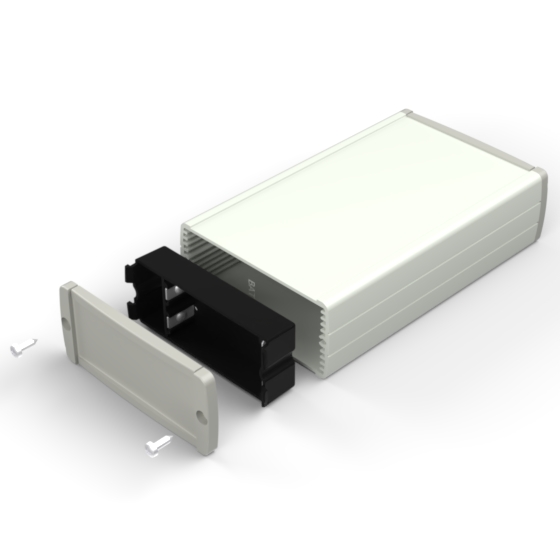

TEKAL 22-B.30 | 145 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 117 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 M M58 M59 AB9 |
PDF DWG |
|
|

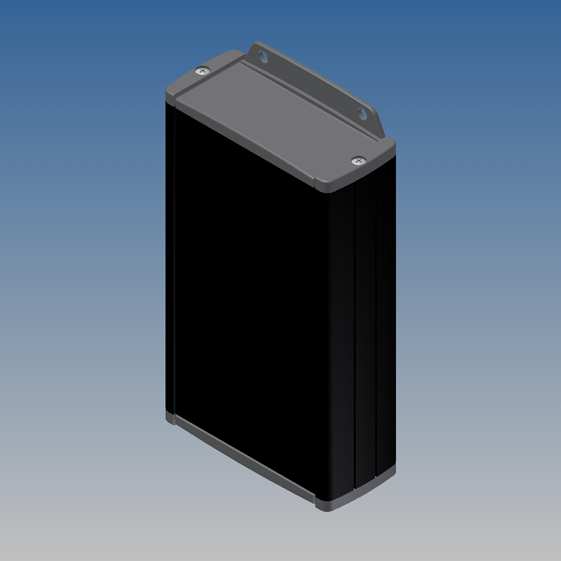

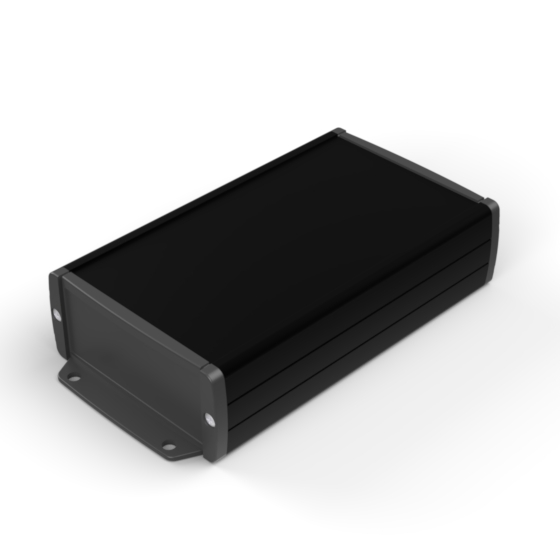

TEKAL 22-E.29 | 145 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 135 | 80,5 | 4 | - |
ALP-2 BT-2 M |
PDF DWG |
|
|

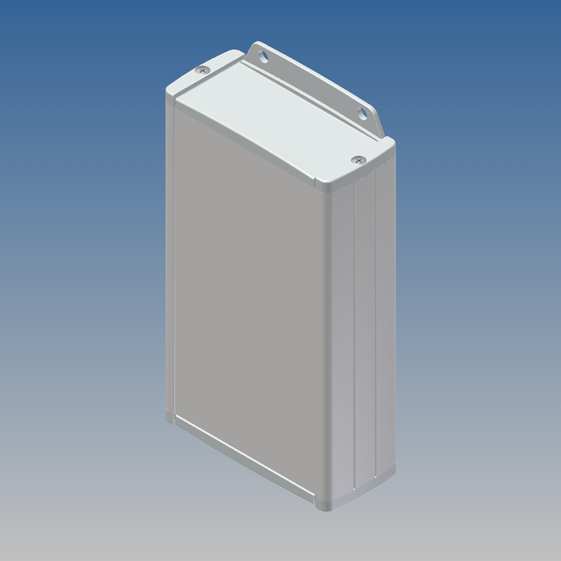

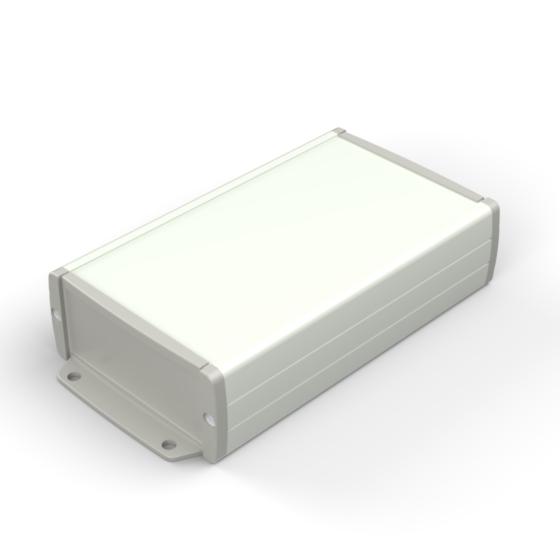

TEKAL 22-E.30 | 145 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 135 | 80,5 | 4 | - |
ALP-2 BT-2 M |
PDF DWG |
|
|

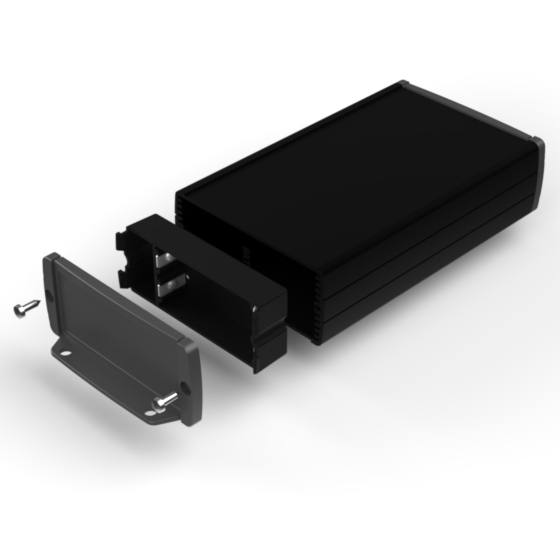

TEKAL 22-EB.29 | 145 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 117 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 AB9 M |
PDF DWG |
|
|

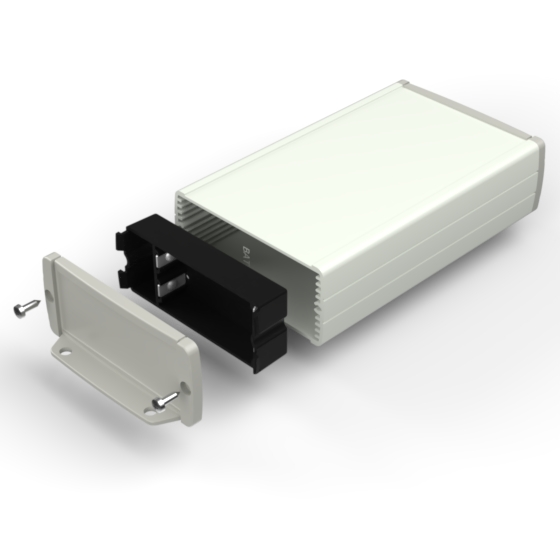

TEKAL 22-EB.30 | 145 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 117 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 AB9 M |
PDF DWG |
|
|

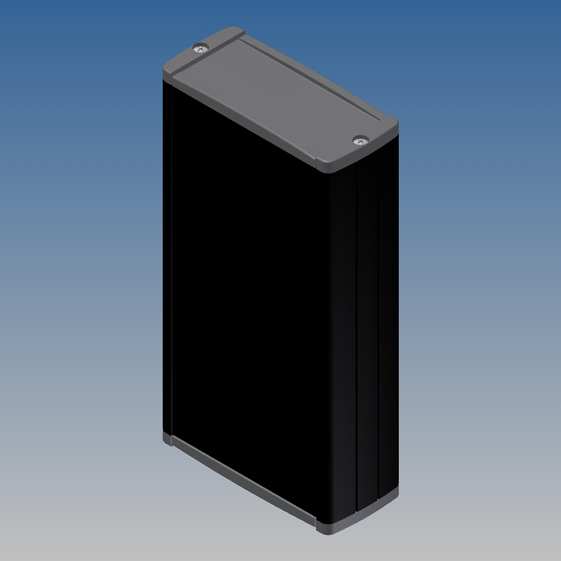

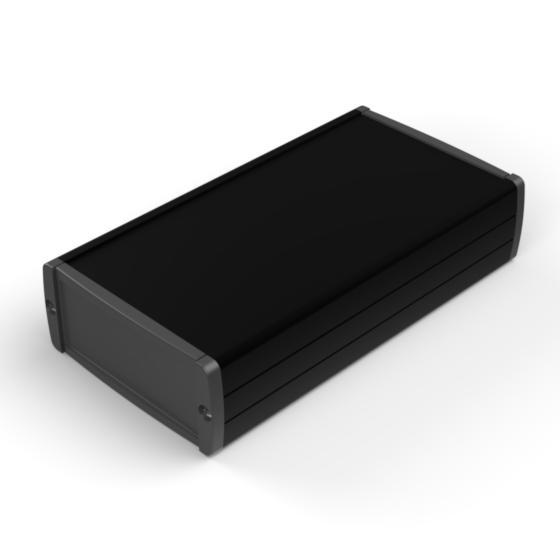

TEKAL 23.29 | 160 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 150 | 80,5 | 4 | - |
ALP-2 BT-2 |
PDF DWG |
|
|

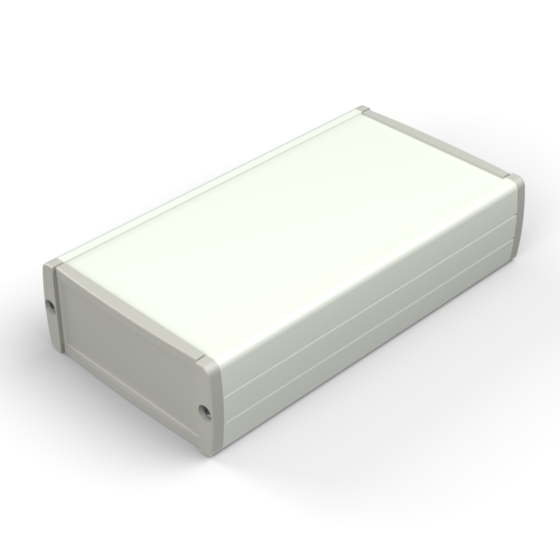

TEKAL 23.30 | 160 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 150 | 80,5 | 4 | - |
ALP-2 BT-2 |
PDF DWG |
|
|

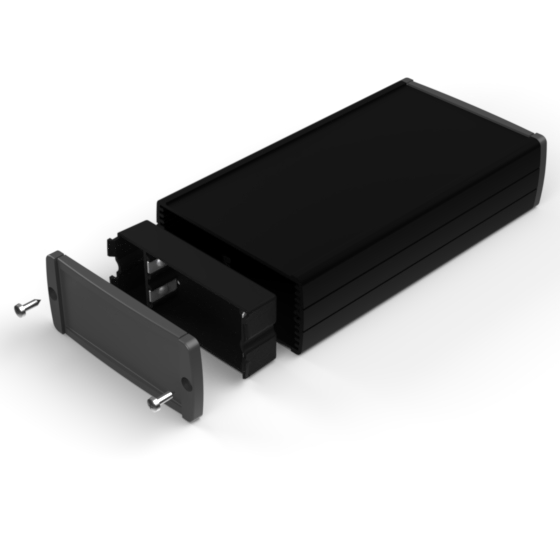

TEKAL 23-B.29 | 160 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 132 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 AB9 |
PDF DWG |
|
|

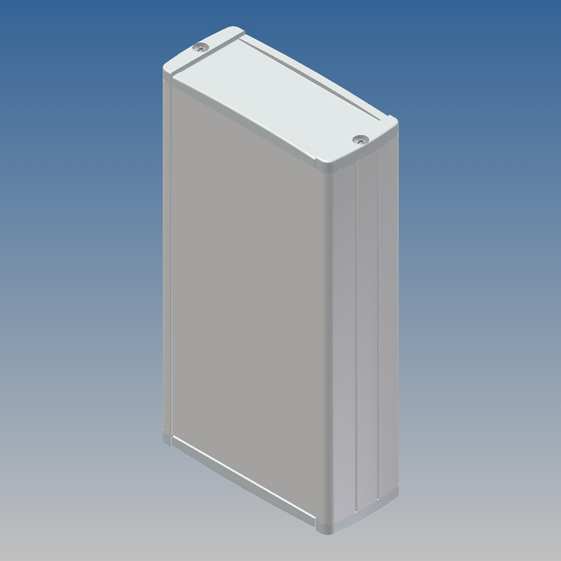

TEKAL 23-B.30 | 160 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 132 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 AB9 |
PDF DWG |
|
|

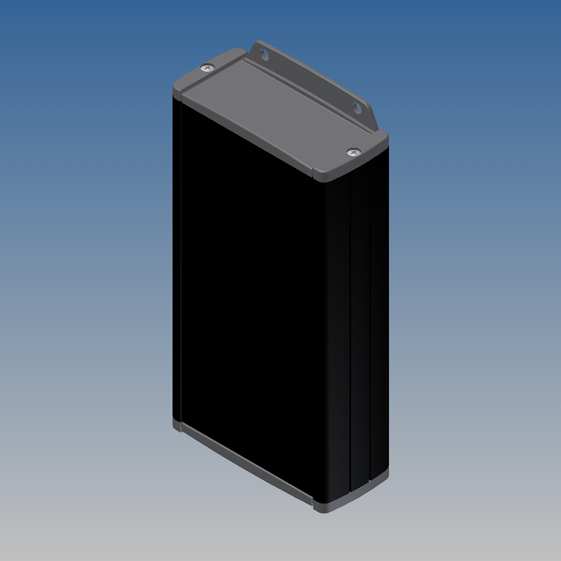

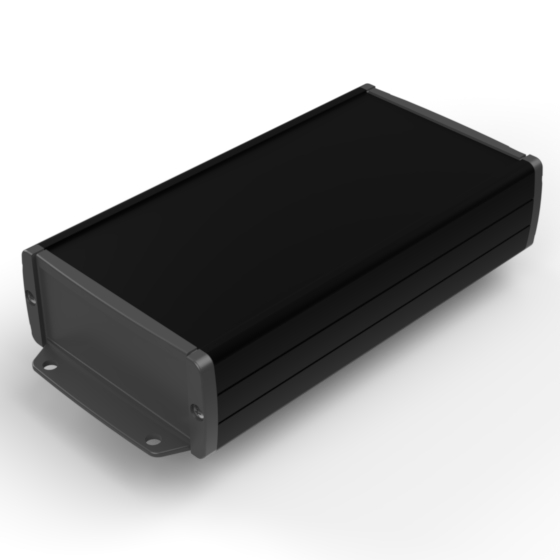

TEKAL 23-E.29 | 160 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 150 | 80,5 | 4 | - |
ALP-2 BT-2 |
PDF DWG |
|
|

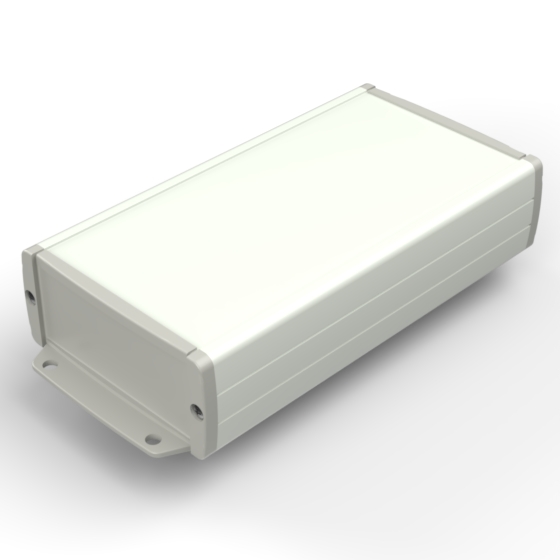

TEKAL 23-E.30 | 160 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 150 | 80,5 | 4 | - |
ALP-2 BT-2 |
PDF DWG |
|
|

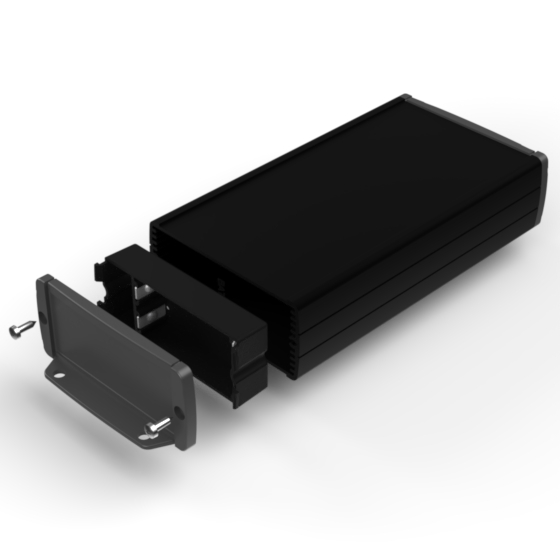

TEKAL 23-EB.29 | 160 | 85,8 | 36,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 132 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 AB9 |
PDF DWG |
|
|

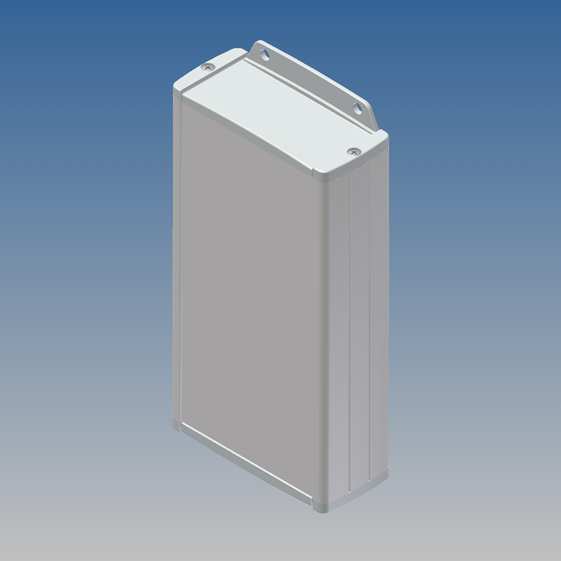

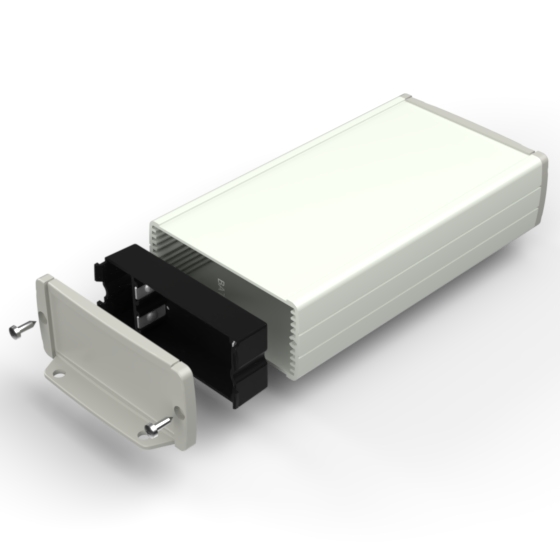

TEKAL 23-EB.30 | 160 | 85,8 | 36,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 132 | 80,5 | 4 | 2 x AA / 1 x 9V |
ALP-2 AB9 |
PDF DWG |
12 produktfamilien , 155 Serien. Sie können nicht finden, was sie suchen? Kontaktieren sie uns
