Beschreibung

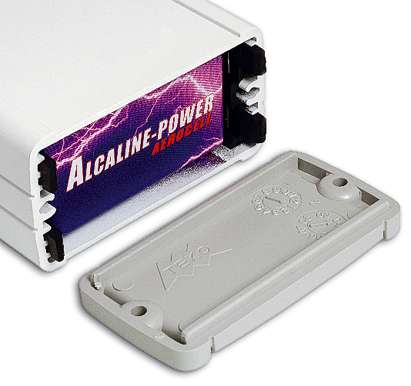

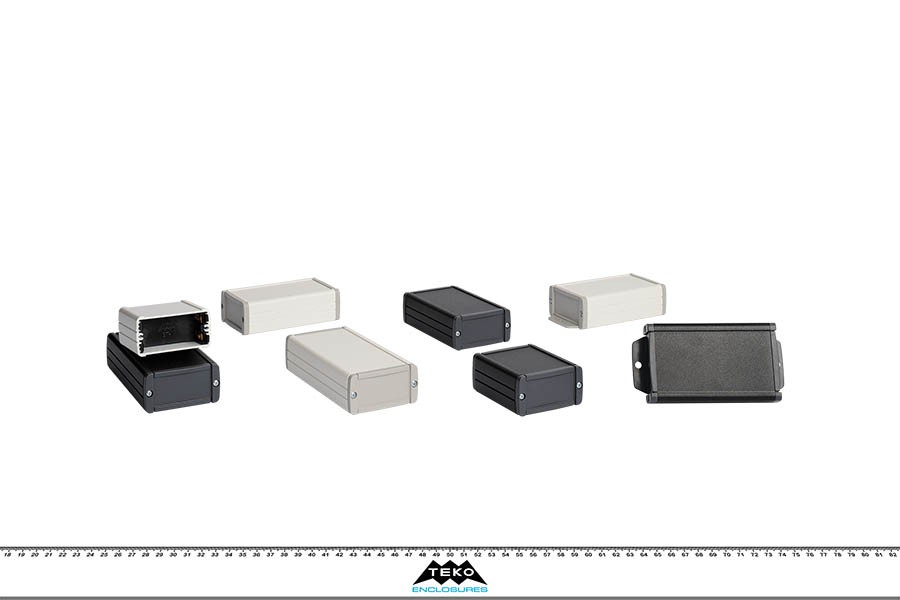

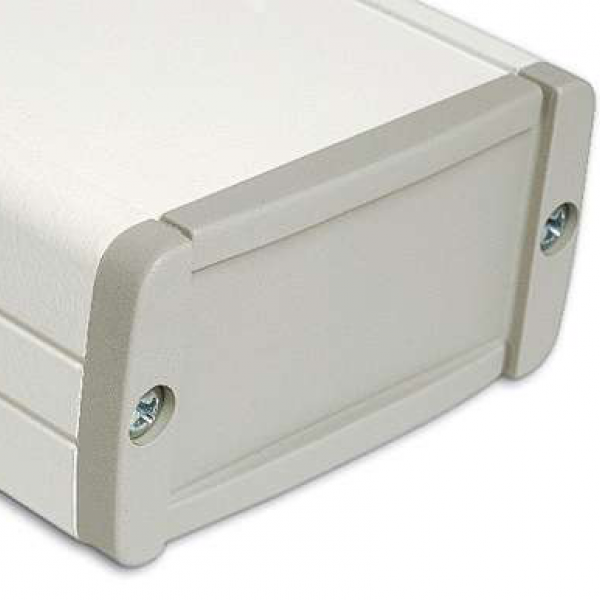

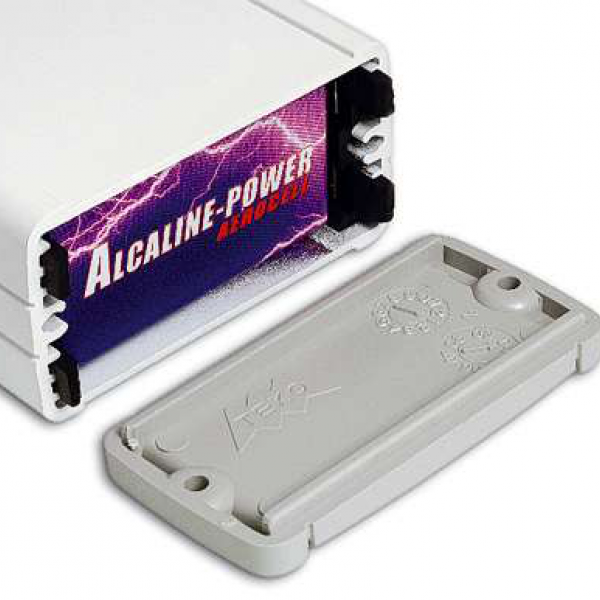

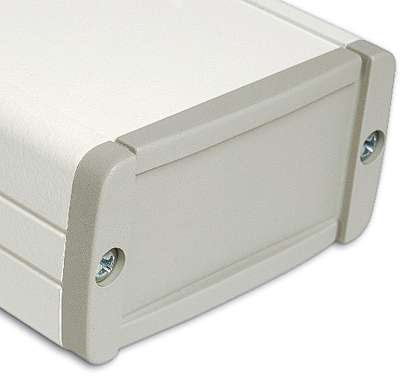

Profilgehäuse aus Aluminium mit qualitativ hochwertiger Oberflächelackierung. Zwei ABS-Abschlußdeckel, integrierte Führungsrippen für PCB und eingelassene Oberfläche zur Aufnahme einer Tastatur. Die Modelle mit „-B“ haben ein Batteriefach für zwei 1,5V (AA) oder eine 9V (PP3) Batterien. Zwölf Standardprofilvarianten mit verschiedenen Größen sind zur Verfügung. Montage mit vier Schrauben.
Möglichkeit, die Länge des Rahmens je nach Bedarf anzupassen.
Details
.jpg)
.jpg)
Produkte
| Modell | L (mm) | W (mm) | H (mm) | Farbe (Ral) | Material | MAX PCB L (mm) | MAX PCB W (mm) | Schrauben | Batterie | Zubehör | Zeichnungen | Mehr | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

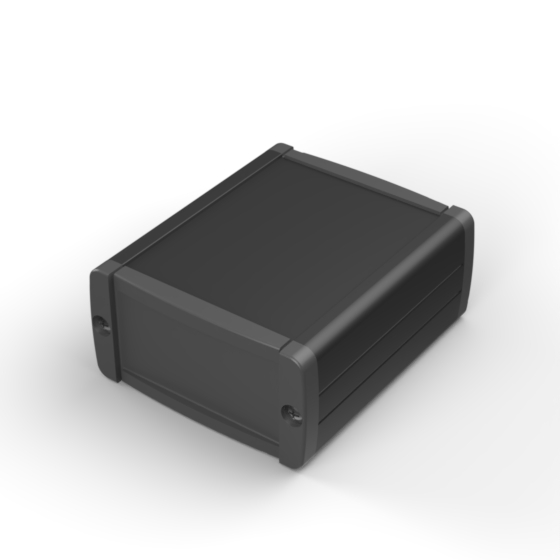

TEKAL 11.29 | 70 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 60 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

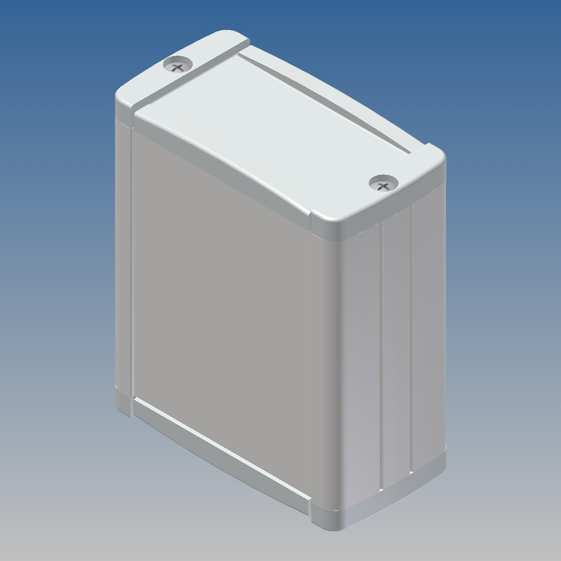

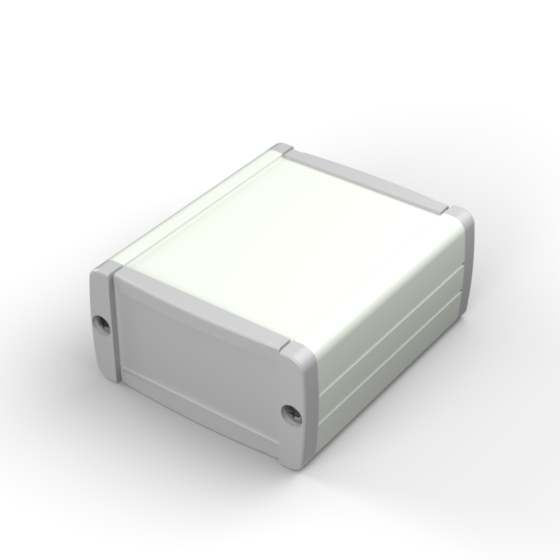

TEKAL 11.30 | 70 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 60 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

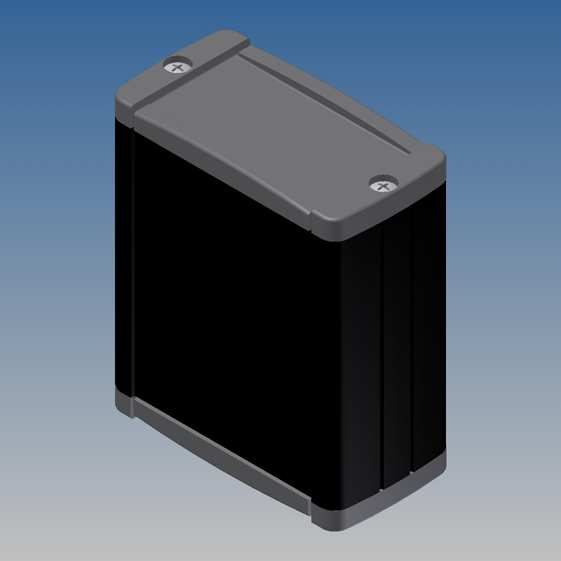

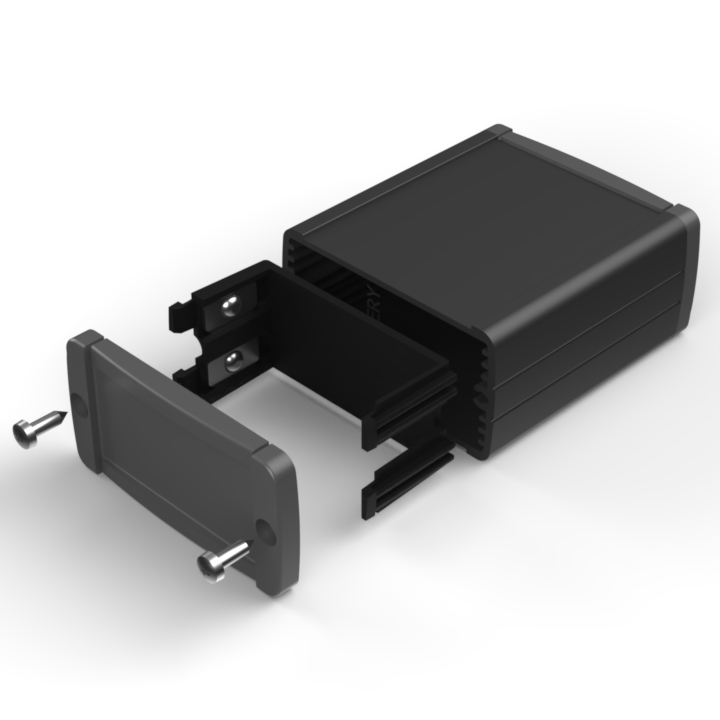

TEKAL 11-B.29 | 70 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 38 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
PDF DWG |
|
|

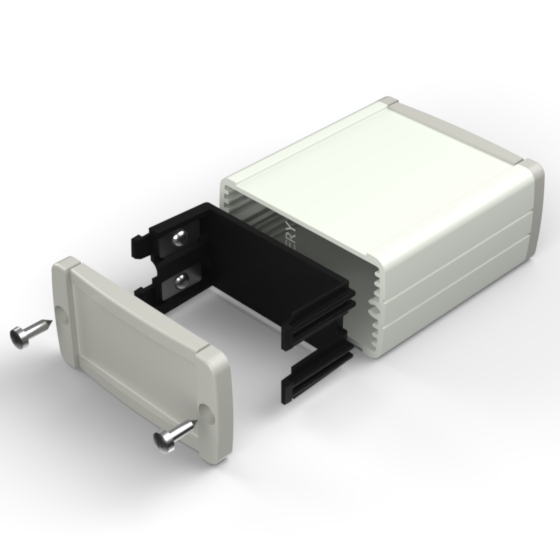

TEKAL 11-B.30 | 70 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 38 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
PDF DWG |
|
|

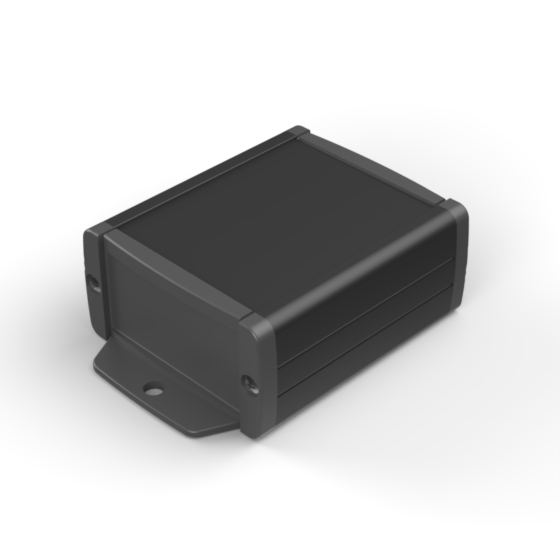

TEKAL 11-E.29 | 70 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 60 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

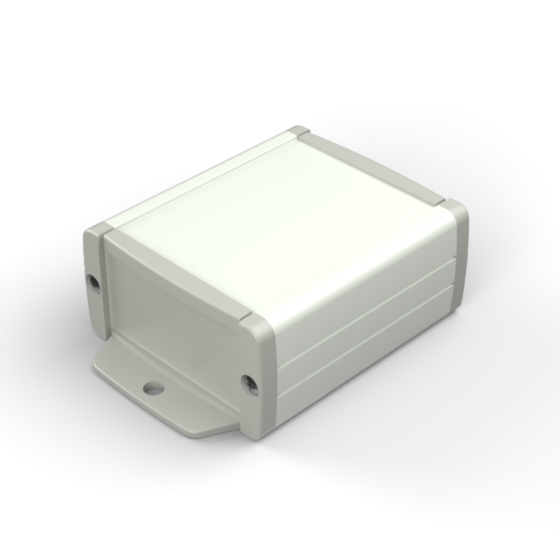

TEKAL 11-E.30 | 70 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 60 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

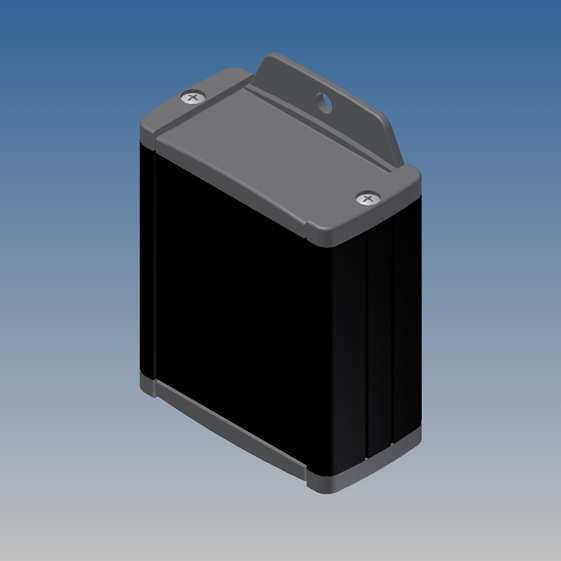

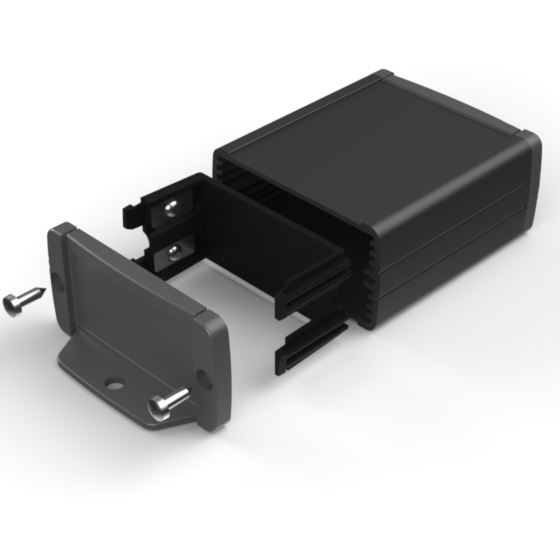

TEKAL 11-EB.29 | 70 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 38 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
PDF DWG |
|
|

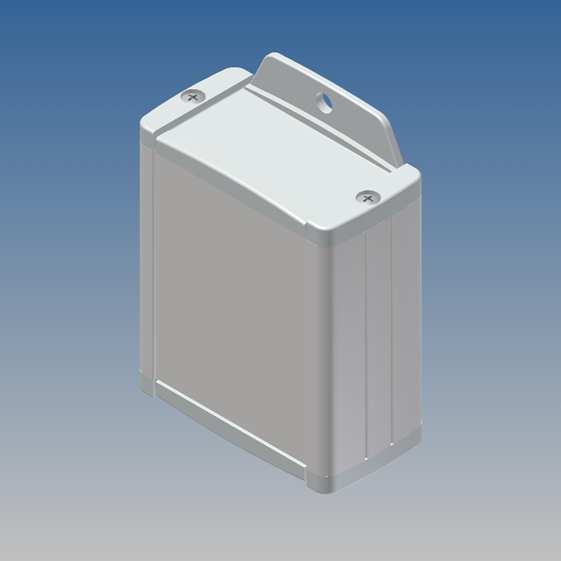

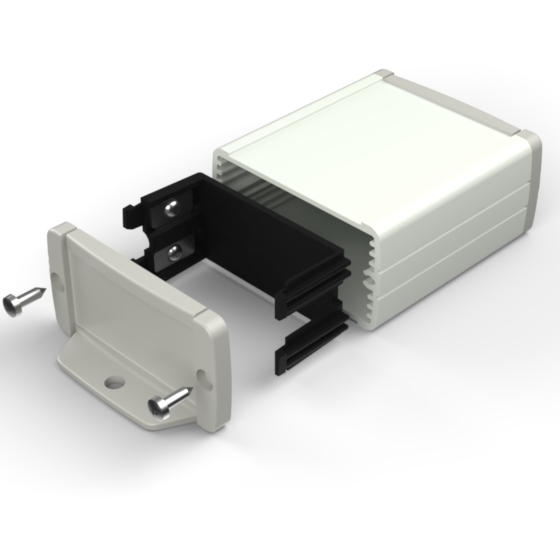

TEKAL 11-EB.30 | 70 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 38 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
PDF DWG |
|
|

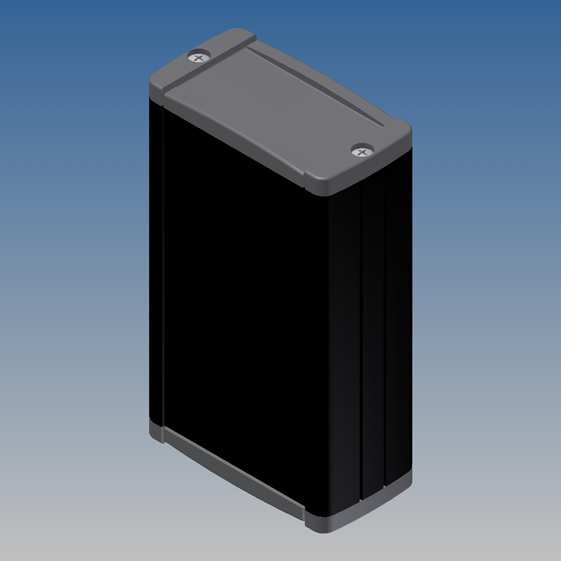

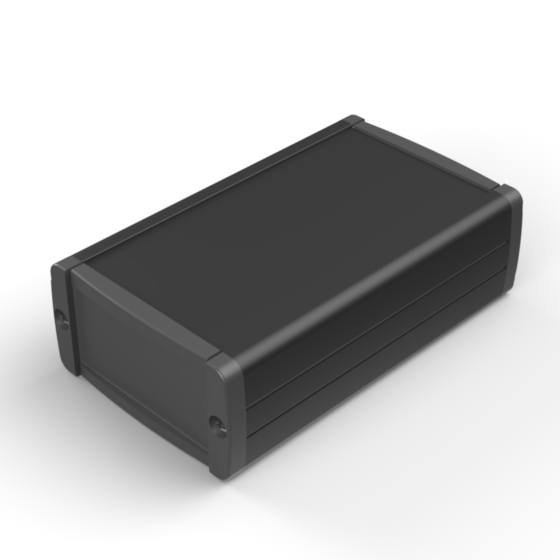

TEKAL 12.29 | 100 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 90 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

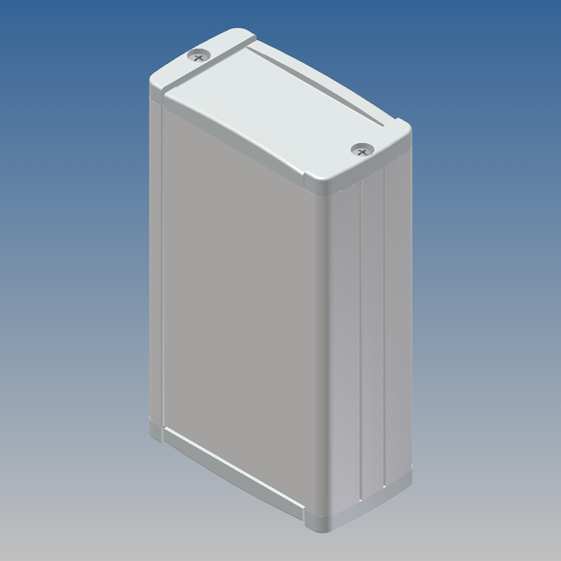

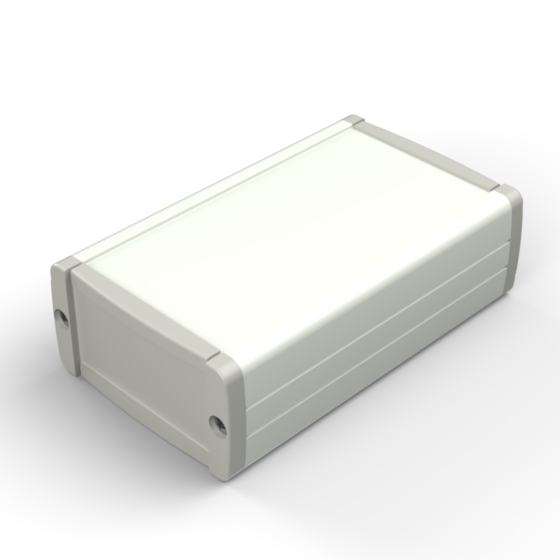

TEKAL 12.30 | 100 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 90 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

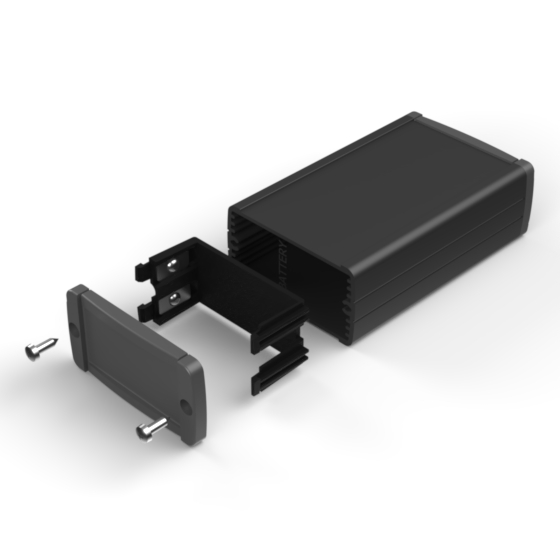

TEKAL 12-B.29 | 100 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 68 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
PDF DWG |
|
|

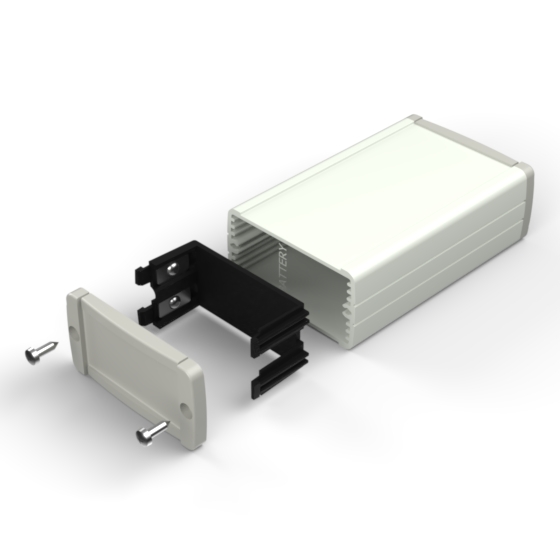

TEKAL 12-B.30 | 100 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 68 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
PDF DWG |
|
|

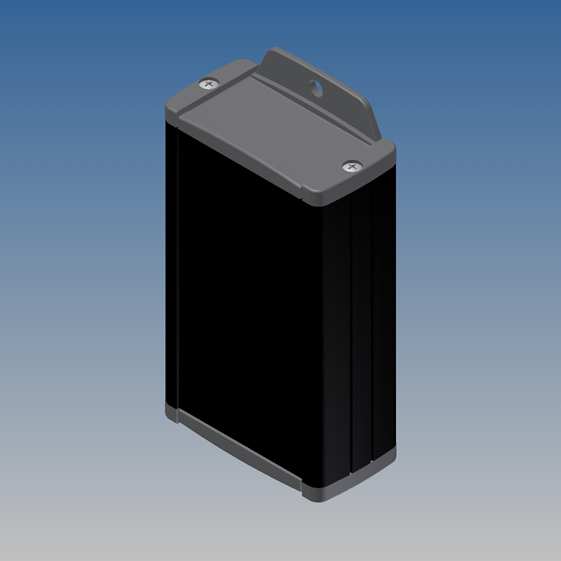

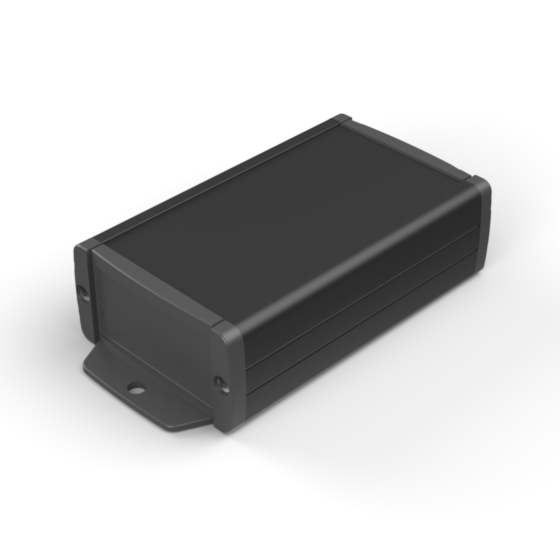

TEKAL 12-E.29 | 100 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 90 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

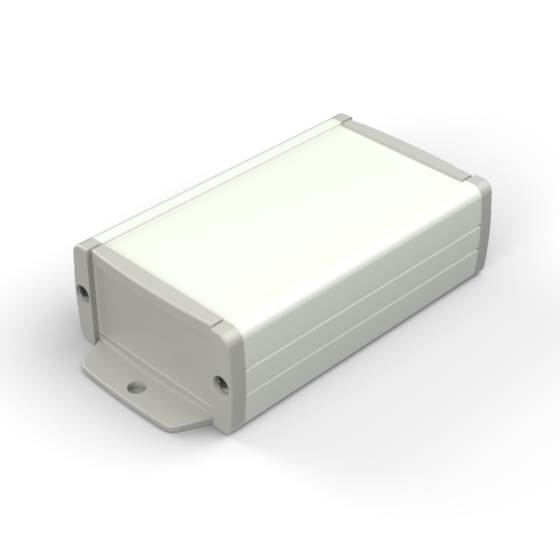

TEKAL 12-E.30 | 100 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 90 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

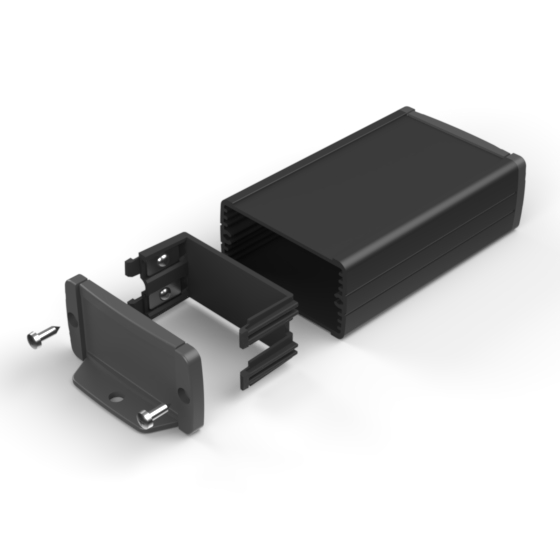

TEKAL 12-EB.29 | 100 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 68 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
Displays
|
|
|

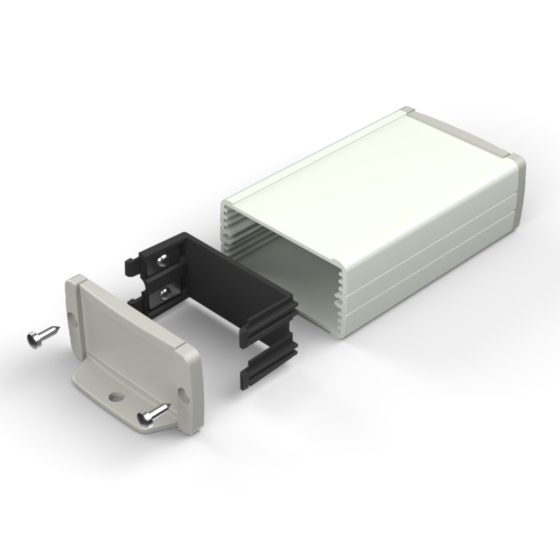

TEKAL 12-EB.30 | 100 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 68 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
Displays
|
|
|

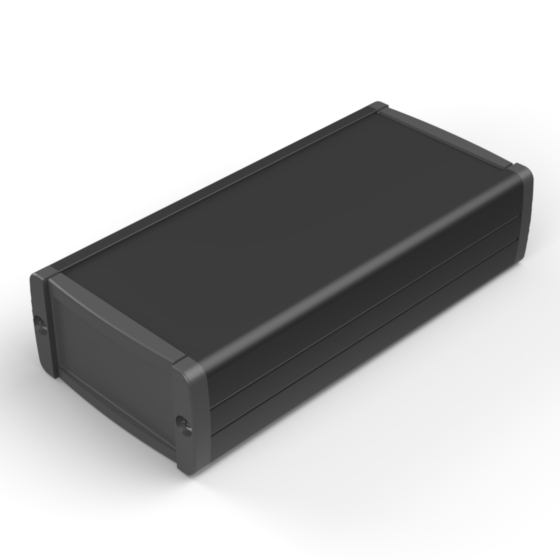

TEKAL 13.29 | 125 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 115 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

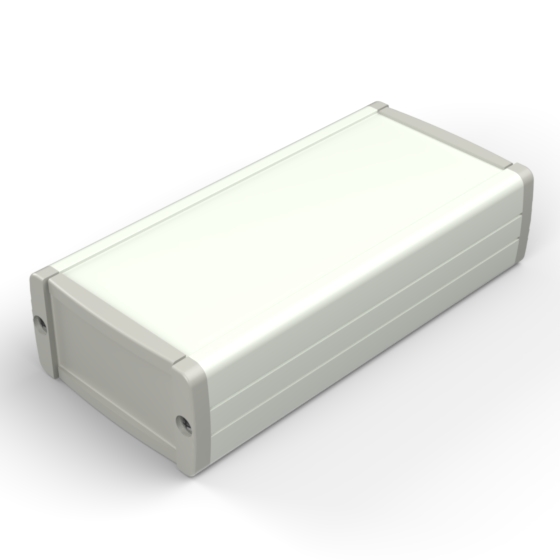

TEKAL 13.30 | 125 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 115 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

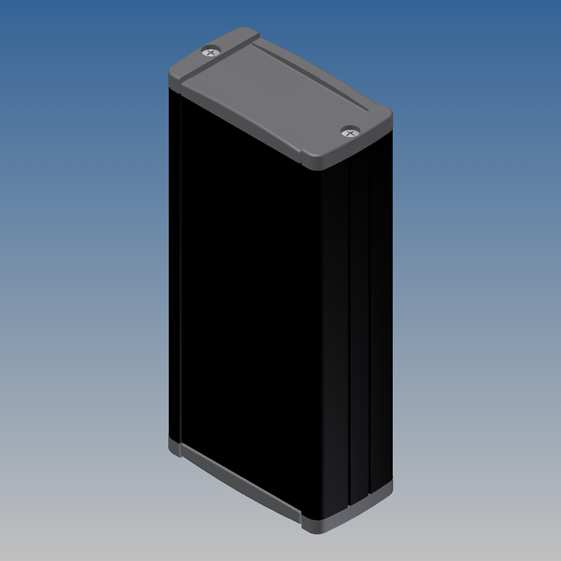

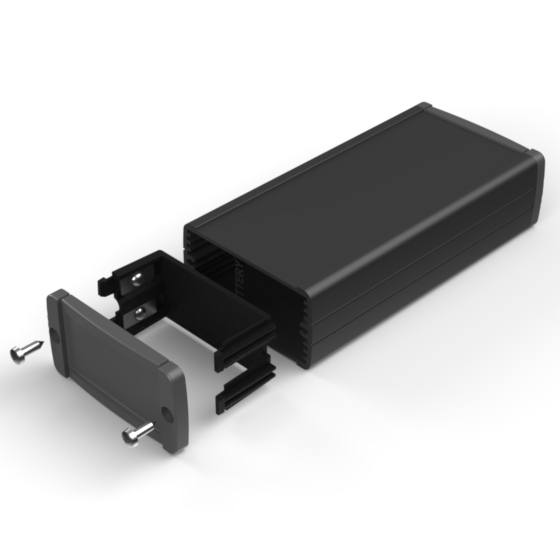

TEKAL 13-B.29 | 125 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 93 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
PDF DWG |
|
|

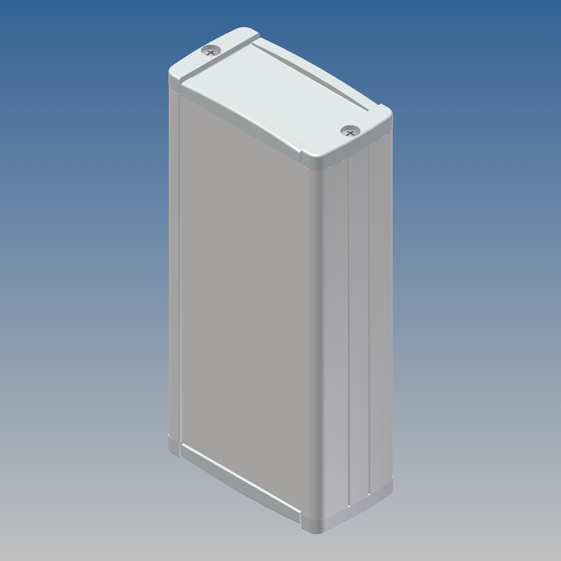

TEKAL 13-B.30 | 125 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 93 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
PDF DWG |
|
|

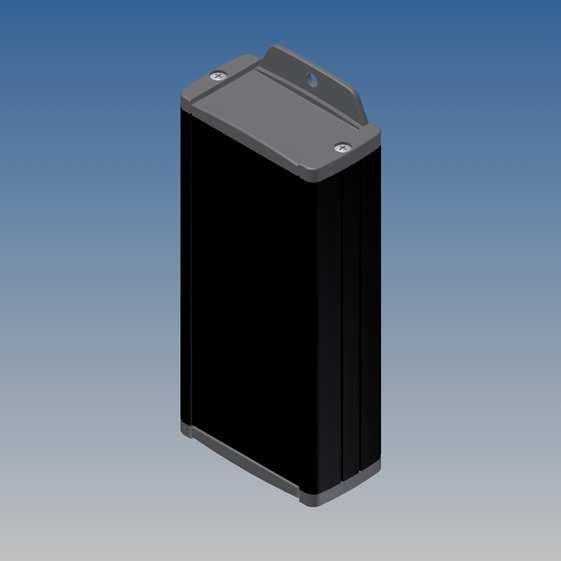

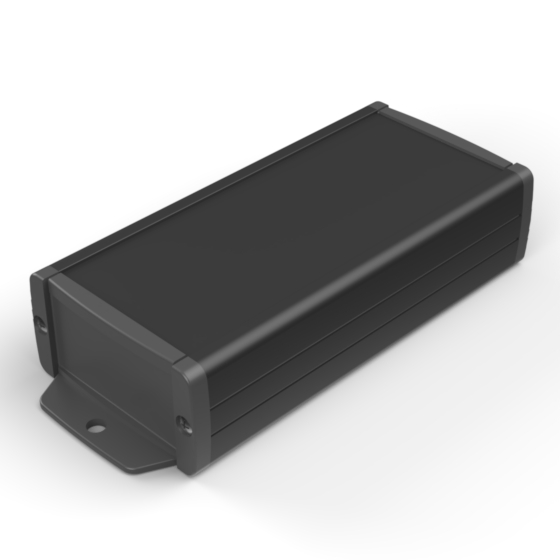

TEKAL 13-E.29 | 125 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 115 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

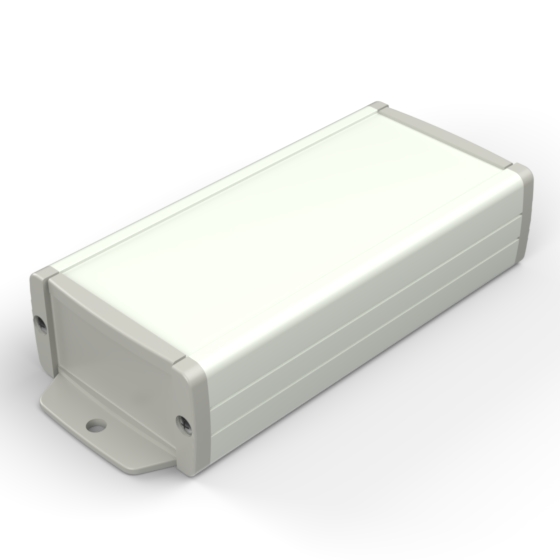

TEKAL 13-E.30 | 125 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 115 | 54,5 | 4 | - |
ALP-1 |
PDF DWG |
|
|

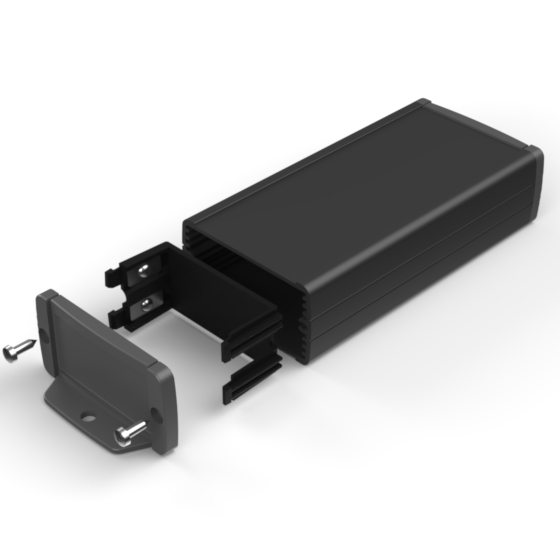

TEKAL 13-EB.29 | 125 | 59,9 | 30,9 |
9004 7012 |
ALLOY 6060 - 1640 AS | 93 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
PDF DWG |
|
|

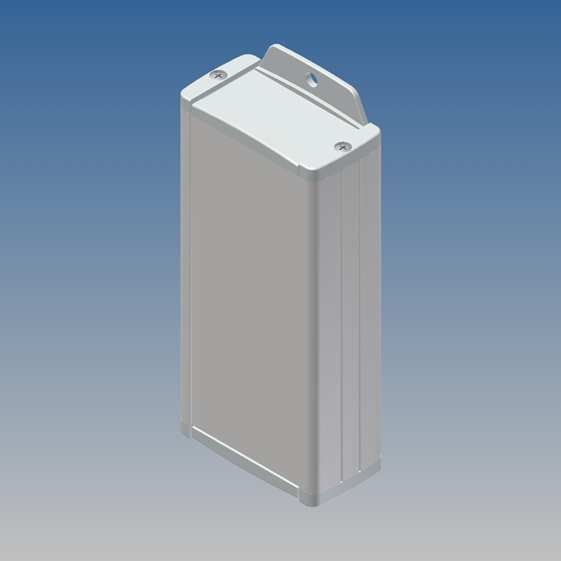

TEKAL 13-EB.30 | 125 | 59,9 | 30,9 |
9002 9018 |
ALLOY 6060 - 1640 AS | 93 | 54,5 | 4 | 1 x 9V |
ALP-1 AB9 |
PDF DWG |
12 produktfamilien , 155 Serien. Sie können nicht finden, was sie suchen? Kontaktieren sie uns
